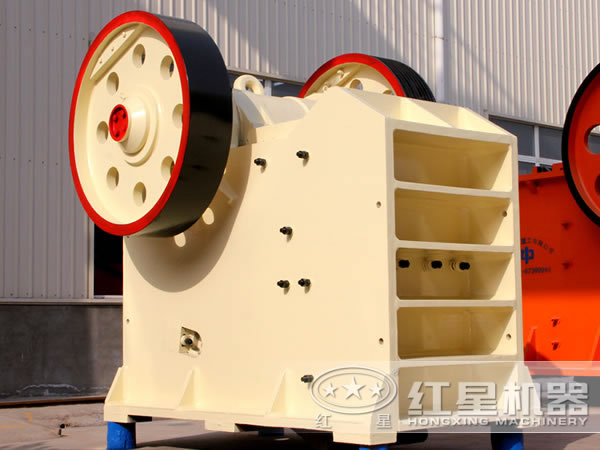

顎式破碎機是各類礦石生產線上的必備機械。一般來說，顎式破碎機主要用于大型及中型礦石的破碎，是生產線上的第一道破碎工序。顎式破碎機的工作功效直接關系到各個生產線的生產效率和企業的工作效率。

顎式破碎機在使用中難免會出現故障，為了盡早讓顎式破碎機恢復工作，本文主要介紹下顎式破碎機的主軸與帶輪配合的現場修復，以減少因顎式破碎機故障產生的影響！

某廠生料車間石灰石一級破碎采用 PE600×900復擺顎式破碎機。皮帶輪為對稱剖分結構，用4根M 24的螺栓緊固，見圖1在沖擊載荷及振動的作用下螺栓松動，中心孔與軸的配合緊固力不足，使聯接鍵和鍵槽嚴重過載而變形。由于帶輪的材質為HT250—400，軸的材質12CrMo，帶輪中心孔磨損較嚴重，而軸頸幾乎無損傷。

該廠根據帶輪中心孔的結構及其與軸的實際配合情況，決定用過渡聯接法恢復帶輪與軸的緊固配合。具體做法是：

1、擴大帶輪中心孔至已破壞的鍵槽為止，經圓整，帶輪中心孔直徑為220H7。然后在原鍵槽位置加工與原來一致的鍵槽(b=50，t1 =12)。在擴孔時將帶輪兩端面車平，其中內側端面車去10mm。

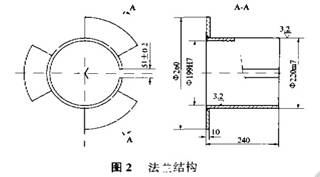

2、用a=16mm的鋼板卷制套管并焊接法蘭，制成外徑220m7、內徑中199 H7的過渡軸套， 在軸套上縱向開一條略大于平鍵寬度的合口，并將端面法蘭6等分后間隔切去其巾3份(如圖2)

3、將原來50×28×240的普通平鍵改為50×3 8×240的加厚平鍵．偏心軸頸修整為19.9p6。

4、將偏心軸上的鍵槽凋整到正上方．把加厚平鍵置于鍵槽中。再把過渡軸套置于帶輪中心孔中．軸套的法蘭位于帶輪內側．合口對準中心孔鍵槽。然后將帶輪連同過渡軸套一起壓裝到偏心軸上，用扭矩扳手 (調定扭矩為700N·m)緊固好合口螺栓，然后裝配好軸端擋蓋，破碎機恢復了正常工作。

該案例中顎式破碎機本次故障現場修復，前后不足三個小時，節約時間，提高了效率，使得該廠破碎生產恢復運轉，提高了該廠的效益！投入使用后半年多時間里，并無異常，修復工作取得成功。
