復擺顎式破碎機的應用極為廣泛，從小型實驗室到大型工業(yè)應用、從初段破碎直到二段破碎均在使用該破碎機。復擺顎式破碎機的調整裝置是用來調整破碎機排料口大小的，上下滑道式調整裝置是一種常用的調整裝置，但其存在一定的缺點，如會加劇部件的磨損，降低破碎機的生產效率。因此，可對該調整裝置進行改進。

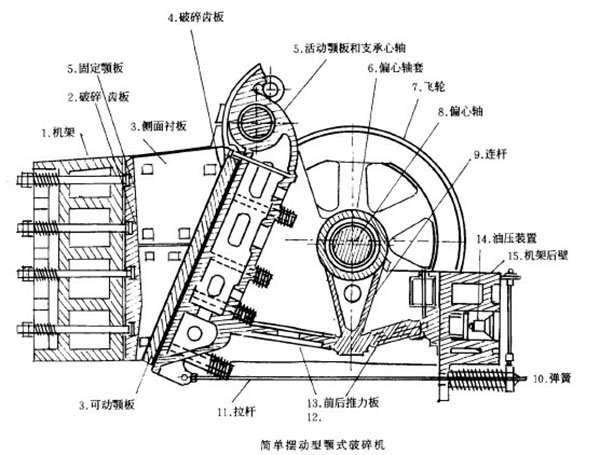

新的調整裝置結構示意圖見圖1。

機體上仍然是上下雙滑道，調整座（兩端）下平面放置在下滑道的上平面上，調整座的上面是斜而。調整排料口尺寸時，首先松開調整座壓緊鍥塊，其次增減墊板，并使調整座充分貼緊墊板（可以開動破碎機，加料運轉10~20min，然后停機），然后擰緊鍥塊螺栓。此時調整座完全被鍥塊所固定，幾乎與機體成為一個剛體，調整座不再與機體的滑道產生沖擊。

改進后的調整裝置的優(yōu)點是：一方面由于沒有沖擊而消除了磨損，從而使調整座、滑道的使用壽命得到較大的提高；另一方面由于消除了沖擊的空行程，使動顎運動的有效水平行程沒有減少，從而保證了破碎效率。

這種新型結構可以有效提高復擺顎式破碎機的破碎效率，提高易損件的使用壽命，而且結構簡單易行，成本低廉。該新型結構調整裝置的研究可進一步推動復擺顎式破碎機，特別是中小型復擺顎式破碎機的發(fā)展。
