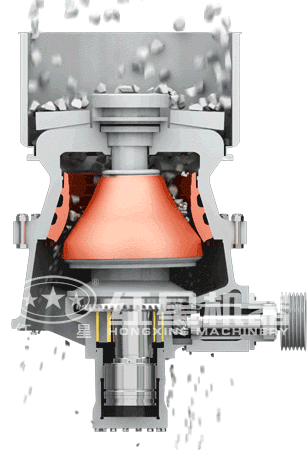

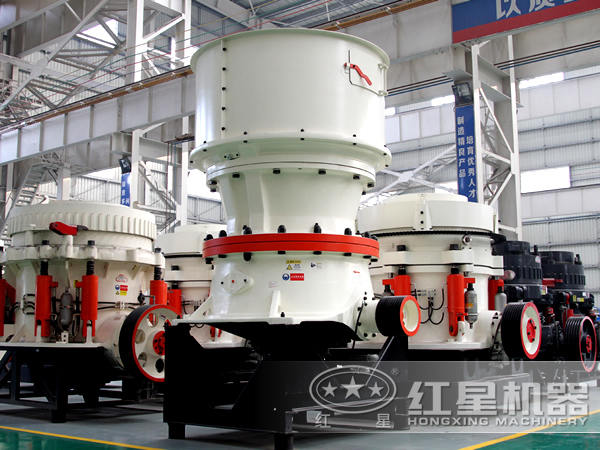

螺旋錐齒輪傳動是單缸液壓圓錐破碎機采用的傳動裝置。在齒輪受載后，印痕從中央向兩端以及齒頂擴展，隨載荷的增加逐漸使印痕布滿齒面，從而滿足傳動質量和使用壽命的要求。若印痕和側隙不合適，則需要進行調整，下文就來介紹印痕和側隙的調整方法。

根據印痕位置來確定先動大輪還是先動小輪以及移動方向，它都是有依據的，不論移動大輪還是小輪都是借改變齒輪安裝距離來調整印痕和側隙。但是由于破碎機結構限制，調整大輪很困難，因此以往都是靠加減墊片厚度來調整印痕和側隙。只是借更換襯板的時候才能將平面止推軸承的厚度改變，使大齒輪安裝距離變化。若出現齒面兩頭印痕，有效的方法是改變大輪安裝距離和靠改變小輪安裝距離來補償側隙大小，但不能為了滿足側隙要求大量的變動齒輪安裝距離而破壞一對齒輪正確噬合印痕，否則帶來的后果更加嚴重。

鑒于傳統方法的缺陷，近些年來人們通過增設旋轉軸箱的方法來調整齒輪側隙。這樣，傳動軸箱軸線與機器軸箱孔的軸線是偏心的，在轉動傳動軸箱后，既可以改變側隙，又可以改變頂隙。

調節方法為：調節時，先松開固定小齒輪軸箱總成的螺釘，將密封圈從軸箱法蘭上取下，然后按下列步驟調節齒輪側隙：將調節塊向下移動（順時針）可增加齒隙；將調節凸塊向上移動（逆時針）可減少齒輪側隙。
