鐵合金破碎機屬于雙肘板簡擺顎式破碎機，主要由機架、動顎、連桿部、肘板部、調整部、傳動部等組成。破碎機工作時，電動機通過三角皮帶和皮帶輪驅動偏心軸旋轉，使連桿體上下運動，帶動肘板推動動顎前后運動，從而使進入破碎腔的物料在沖擊、擠壓、彎曲等載荷作用下被破碎。

顎式破碎機應用領域

鐵合金破碎機的主要特點有如下幾個：

1、強度高：該機結構堅固，機架采用優質鋼板焊接而成，肘板和偏心軸等零件均采用優質合金鋼制造。整機強度遠遠高于普通破碎機，因而可破碎抗壓強度不大于1500MPa的各種鐵合金。

2、破碎腔：破碎機腔形為變嚙角曲線腔形，嚙角自進料口逐漸減小，在主要破碎區的嚙角也遠小于普通顎式破碎機的嚙角，其優點是物料排料容易，不以阻塞，處理能力高，產品粒度均勻，對破碎高強度鐵合金更為適合。破碎機齒板上的齒形采用圓弧形，有利于提高齒板壽命和物料的向下運動，不會出現卡、阻料現象，使用效果也優于普通顎式破碎機的梯型齒形。

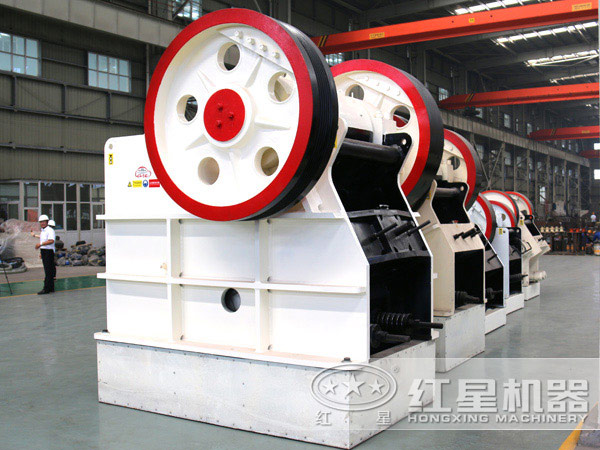

顎式破碎機生產車間圖

3、齒板：齒板是直接破碎物料的零件，齒板壽命的長短是衡量破碎機的一個重要指標，鐵合金破碎機基本采用特殊高錳鋼材質，使用壽命達到2000噸/付以上，且效果很好。

4、肘板和肘板座：肘板和肘板座是破碎機的主要傳力件之一。破碎機在設計上肘板與肘板座之間的相對運動主要采用滾動結構，因此摩擦少。此外，破碎機的肘板和肘板座均采用優質合金鋼鍛造而成，其接觸面還經過熱處理，使其表面具有很高的硬度。

肘板

5、連桿：連桿是破碎機將旋轉運動轉化為直線運動的主要部件，連桿下部要承受著巨大的破碎力。該破碎機的連桿具有更高的強度和更合理的結構，可適應更多場合的要求。
